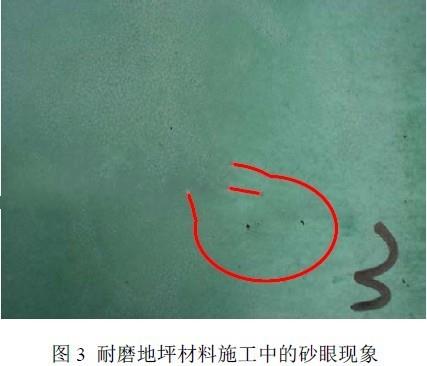

砂眼主要是由于干粉砂漿中骨料級(jí)配設(shè)計(jì)不合理而造成，如圖3 所示。
褪色
水泥基耐磨地坪的一大優(yōu)勢(shì)是可以根據(jù)客戶需求，通過改變顏料種類及摻量，得到不同顏色的耐磨地坪。然而，由于很多有機(jī)類顏料耐堿耐候性較差，從而導(dǎo)致地坪在使用過程中發(fā)生褪色現(xiàn)象，如圖4 所示。
褪色可分為真褪色和假褪色。真褪色是由于耐磨材料中的顏料耐堿性或耐光性差而導(dǎo)致的。眾所周知，水泥是高堿性材料，有機(jī)顏料在強(qiáng)堿性或光照條件下極易發(fā)生分解，從而發(fā)生褪色現(xiàn)象。
而假褪色是由于基層混凝土泛堿，在面層形成白色的結(jié)晶體，覆蓋了材料本身的顏色，形成假褪色現(xiàn)象。混凝土析鹽（泛堿）可分為初次析鹽和二次析鹽。初次析鹽發(fā)生在混凝土硬化過程中，被拌和水溶解度鹽霜成分，隨著混凝土的干燥而逐漸在混凝土表現(xiàn)析出。二次析鹽是混凝土硬化后，由于雨水或地下水的滲入，將其內(nèi)部的鹽霜成分通過毛細(xì)孔帶至混凝土表面所致。可采用稀釋的醋酸來區(qū)分真假褪色：假褪色表面形成的結(jié)晶體很容易被醋酸洗去，恢復(fù)顏料本色，而真褪色的表面顏色無法恢復(fù)。
2 性能優(yōu)化
針對(duì)實(shí)際工程中出現(xiàn)的起皮、砂眼和褪色等問題，我們對(duì)原材料配比及施工工法進(jìn)行了相應(yīng)調(diào)整。
2.1 調(diào)整細(xì)骨料的顆粒級(jí)配

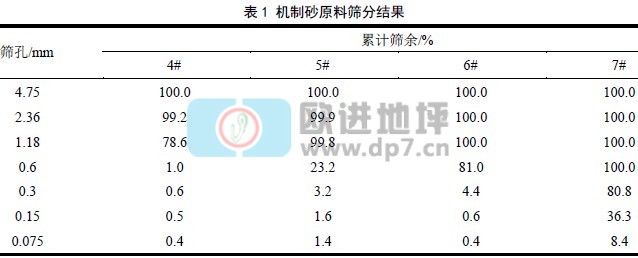

耐磨地坪砂漿中骨料使用的是不同型號(hào)的機(jī)制砂，其篩分級(jí)配表1 所示。

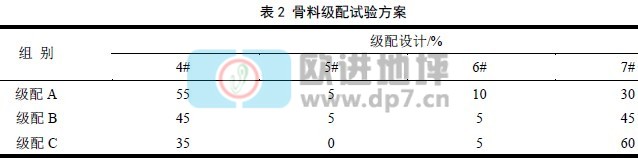

為研究砂的顆粒級(jí)配對(duì)材料性能的影響，我們?cè)O(shè)計(jì)了三組級(jí)配，如表 2 所示。

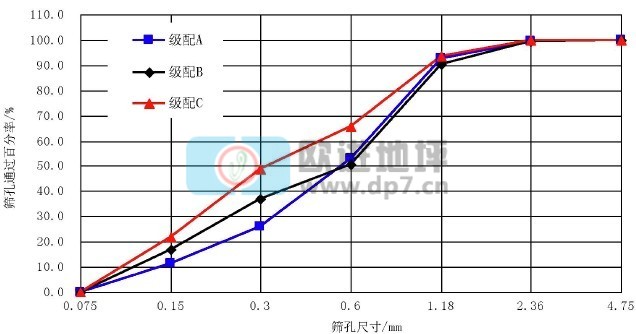

級(jí)配曲線圖如圖5 所示。
經(jīng)實(shí)驗(yàn)施工對(duì)比發(fā)現(xiàn)，級(jí)配A 粗骨料含量偏多，表面出現(xiàn)較多砂眼；級(jí)配B 施工性能較好，且表面沒有明顯砂眼；級(jí)配C 細(xì)骨料含量較多，雖可避免出現(xiàn)砂眼，但由于細(xì)集料比表面積增大，導(dǎo)致漿體需水量增多，造成可施工性能變差，且容易發(fā)生脫層現(xiàn)象。由此可見，當(dāng)砂的級(jí)配合適時(shí)，既可提高地坪整體密實(shí)度，增加強(qiáng)度，避免砂眼，又可提高其施工性能，改善地坪材料與基層混凝土的粘結(jié)性能，避免起皮及脫層現(xiàn)象。
